BPE 18

BPE 18

Tradiciniai masyvūs profiliuotieji lakštai,
primenantys medines lentas. „Borga“ BPE 18 profiliuotieji lakštai naudojami kaip įvairių pastatų sienų apkala. Dėl optimizuoto aprėpties ploto jie yra vienas iš ekonomiškiausių sprendinių. Asimetriška forma su platesniais rumbeliais viršuje ir siaurais grioveliais apačioje suteiks fasadui nesenstančią, tradicinę išvaizdą.

Šiuos lakštus galima įrengti ir horizontaliai, ir vertikaliai, jie puikiai tiks ir mažesniems, ir didesniems paviršiams.

Lakštai pagaminti iš pasyvintojo plieno, gruntuoti, o jų paviršius padengtas poliesterio P30, P50, MAT sluoksniu arba aukštesnės klasės „Metallic Colofer® City Lights“ serijos danga.

Lakštų storis: 0,4 mm / 0,45 mm / 0,5 mm / 0,6 mm

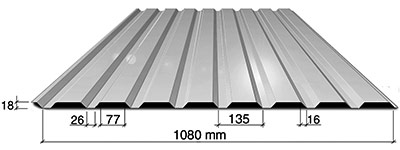

PROFILIO DUOMENYS „BPE 18“

Nominalusis storis tnom mm 0,5 0,6
Skaičiuoti skirtas storis tber mm 0,441 0,538
Masė m kg/m2 4,3 5,1
Atsparumas deformacijai fty N/mm2 250 250
Aukštis mm 18 18
Dangos plotis mm 1 080 1 080
Min. ilgis mm 500 500
Maks. ilgis mm 9 000 10 000

Atramos reakcija, galinė atrama Rd kN/m 3,45 5,06
Atramos reakcija, 50 mm atramos plotis Rd kN/m 11,80 16,98
Atramos reakcija, 100 mm atramos plotis Rd kN/m 15,50 22,12
Sujungimo atsparumas šlyties deformacijai, jungimas Vf kN/m 15,9 28,8
Sujungimo atsparumas šlyties deformacijai, profilio briauna Vw kN/m 63,7 77,7
Sujungimo atsparumas šlyties deformacijai, bendrasis L2Vgd kN/m 19,7 26,6
Momentas, teigiamojo slėgio poveikis Md kNm/m 0,434 0,578
Inercijos momentas, teigiamojo slėgio poveikis Idef mm4/mm 16,1 21,0
Momentas, neigiamojo slėgio poveikis Md kNm/m 0,478 0,630
Inercijos momentas, neigiamojo slėgio poveikis Idef mm4/mm 23,4 30,4

Tinkamumas vaikščioti (c:c) apskaičiuotas taikant 100 kg žmogaus svorį, dviejų protarpių, stogo nuolydis <14°, nepritvirtintam0,330,41

Tinkamumas vaikščioti (c:c) apskaičiuotas taikant 100 kg žmogaus svorį, dviejų protarpių, stogo nuolydis <14°, pritvirtinta m 0,41 0,50
Tinkamumas vaikščioti (c:c) apskaičiuotas taikant 100 kg žmogaus svorį, >2-fack, roof slope <14°, pritvirtinta m 0,48 0,60

Profilio duomenys apskaičiuoti pagal „Eurocode“.
