TR 45

TR 45

Stiprus stogo profilis, tinkamas tada, kai būtinas didelis atstumas tarp grebėstų. „Borga“ TR 45 profiliai paprastai naudojami kaip pramoninių ir komercinių plieno konstrukcijų statinių stogo danga, kuriai būdinga plati aprėptis ir labai didelė laikomoji galia. Dėl aukšto profilio lakštai puikiai tinka ten, kur daug sninga arba kur būtinas itin geras lietaus vandens nutekėjimas. Šis profilis gali būti naudojamas ir kaip išorinė didesnių pramoninių pastatų sienų apkala. Jis turi specialų griovelį vandeniui nutekėti, todėl lietaus vanduo nesiskverbia per sandūras.

Kad ant neapšiltintų pastatų lubų nesikauptų kondensatas, rekomenduojama vidinę stogo dangos lakštų pusę padengti antikondensacine plėvele „DropStop“.

Šie lakštai pagaminti iš pasyvintojo plieno, gruntuoti, o jų paviršius padengtas poliesterio P30, P50 arba MAT sluoksniu.

Lakštų storis: 0,5 mm / 0,6 mm / 0,7 mm

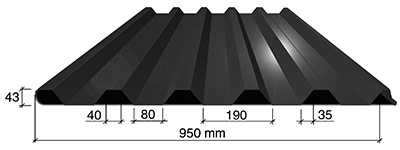

PROFILIO DUOMENYS TR 45

Nominalusis storis tnom mm 0,5 0,6
Skaičiuoti skirtas storis tber mm 0,441 0,538
Masė m kg/m2 4,9 5,8
Atsparumas deformacijai fty N/mm2 250 250
Aukštis mm 43 43
Dangos plotis mm 950 950
Min. ilgis mm 500 500
Maks. ilgis mm 12 000 12 000

Atramos reakcija, galinė atrama Rd kN/m 2,48 3,63
Atramos reakcija, 50 mm atramos plotis Rd kN/m 8,47 12,20
Atramos reakcija, 100 mm atramos plotis Rd kN/m 11,11 15,89
Sujungimo atsparumas šlyties deformacijai, jungimas Vf kN/m 15 27,2
Sujungimo atsparumas šlyties deformacijai, profilio briauna Vw kN/m 32,9 59,8
Sujungimo atsparumas šlyties deformacijai, bendrasis L2Vgd kN/m 63,7 77,7
Momentas, teigiamojo slėgio poveikis Md kNm/m 1,130 1,592
Inercijos momentas, teigiamojo slėgio poveikis Idef mm4/mm 126,7 169,8
Momentas, neigiamojo slėgio poveikis Md kNm/m 1,043 1,442
Inercijos momentas, neigiamojo slėgio poveikis Idef mm4/mm 101,1 133,1

Tinkamumas vaikščioti (c:c) apskaičiuotas taikant 100 kg žmogaus svorį, dviejų protarpių, stogo nuolydis <14°, nepritvirtintam0,961,31

Tinkamumas vaikščioti (c:c) apskaičiuotas taikant 100 kg žmogaus svorį, dviejų protarpių, stogo nuolydis <14°, pritvirtinta m 1,18 1,61
Tinkamumas vaikščioti (c:c) apskaičiuotas taikant 100 kg žmogaus svorį, >2-fack, roof slope <14°, pritvirtinta m 1,40 1,91

Profilio duomenys apskaičiuoti pagal „Eurocode“.
