VVP 18

VVP 18

Gali būti įrengti vertikaliai arba horizontaliai. Paprastai „Borga“ VVP 18 profiliai naudojami kaip pramoninių ir didesnių komercinių bei gyvenamųjų pastatų sienų apkala. Šis naujoviškas profilis pastato fasadui suteiks gyvą, tradicinę ir nesenstančią išvaizdą. Šie lakštai užtikrina didelį aprėpties plotį, todėl yra puiki ekonomiška alternatyva tiek renovuojant fasadus, tiek statant naujus pastatus.

Lakštai pagaminti iš pasyvintojo plieno, gruntuoti, o jų paviršius padengtas poliesterio P30, P50 arba MAT sluoksniu.

Lakštų storis: 0,5 mm / 0,6 mm

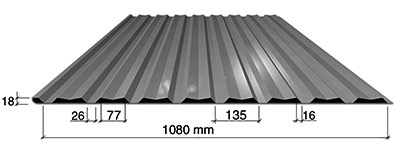

PROFILIO DUOMENYS „VVP 18“

Nominalusis storis tnom mm 0,5 0,6
Skaičiuoti skirtas storis tber mm 0,441 0,538
Masė m kg/m2 4,4 5,2
Atsparumas deformacijai fty N/mm2 250 250
Aukštis mm 18 18
Dangos plotis mm 1 060 1 060
Min. ilgis mm 500 500
Maks. ilgis mm 9 000 10 000

Atramos reakcija, galinė atrama Rd kN/m 3,45 5,06
Atramos reakcija, 50 mm atramos plotis Rd kN/m 11,80 16,98
Atramos reakcija, 100 mm atramos plotis Rd kN/m 15,50 22,12
Sujungimo atsparumas šlyties deformacijai, jungimas Vf kN/m 23,0 29,6
Sujungimo atsparumas šlyties deformacijai, profilio briauna Vw kN/m 63,7 77,7
Sujungimo atsparumas šlyties deformacijai, bendrasis L2Vgd kN/m 18,1 24,4
Momentas, teigiamojo slėgio poveikis Md kNm/m 0,422 0,561
Inercijos momentas, teigiamojo slėgio poveikis Idef mm4/mm 15,7 20,3
Momentas, neigiamojo slėgio poveikis Md kNm/m 0,452 0,583
Inercijos momentas, neigiamojo slėgio poveikis Idef mm4/mm 21,2 27,1

Tinkamumas vaikščioti (c:c) apskaičiuotas taikant 100 kg žmogaus svorį, dviejų protarpių, stogo nuolydis <14°, pritvirtinta m 0,41 0,49
Tinkamumas vaikščioti (c:c) apskaičiuotas taikant 100 kg žmogaus svorį, >2-fack, taklutning <14°, pritvirtinta m 0,48 0,58
Tinkamumas vaikščioti (c:c) apskaičiuotas taikant 100 kg žmogaus svorį, dviejų protarpių, stogo nuolydis <14°, nepritvirtinta m 0,33 0,40

Profilio duomenys apskaičiuoti pagal „Eurocode“.
